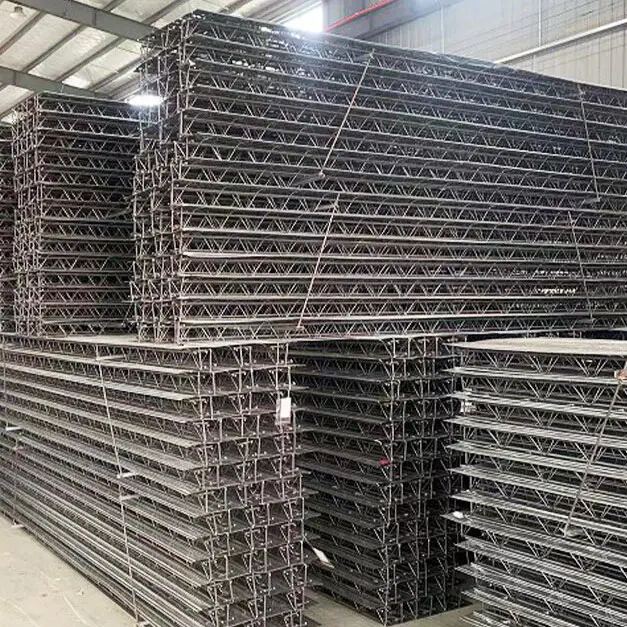

Plieninis strypas

Plieninių barų santvaros denis yra naujos kartos grindų deniai, kuriuos sukūrė statybos inžinieriai. Grindų denyje esantys plieniniai strypai yra perdirbami į plieninių strypų santvaras, naudojant pusiau automatinę lakštinio metalo suvirinimo įrangą gamykloje, kad pakeistų grindų denio padidintą aukštį ir guolio talpą.

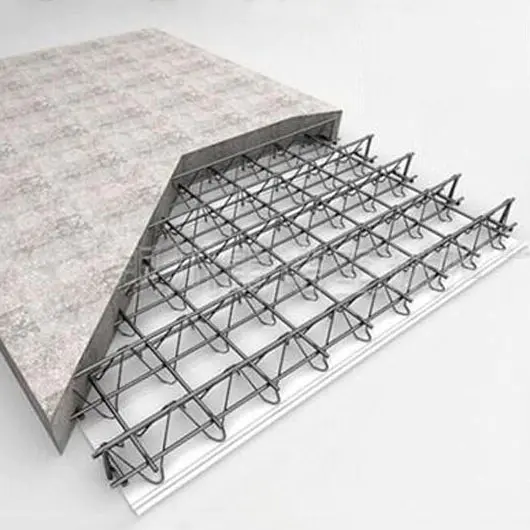

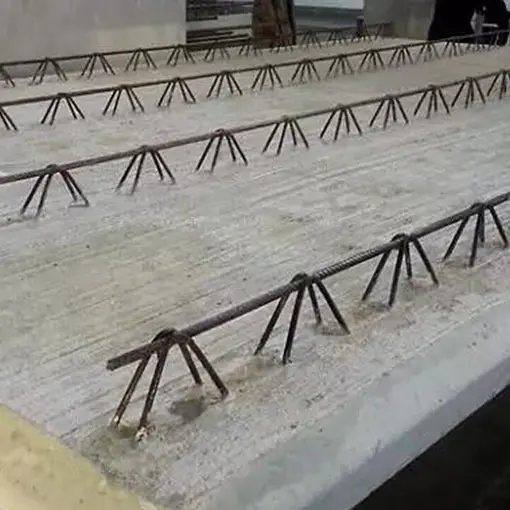

Ši sistema integruoja plieninius strypus į betoninę grindų plokštę su konstrukcijos šablonu. Statybos procedūros metu plieno barų santvaros deniai gali atlaikyti šlapio betono svorį ant grindų plokštės ir statybos apkrovos. Naudojimo laikotarpiu viršutinė ir apatinė plieninės santvaros plieno strypai veikia kartu su visumu, kad būtų atlaikyta naudojimo apkrova.

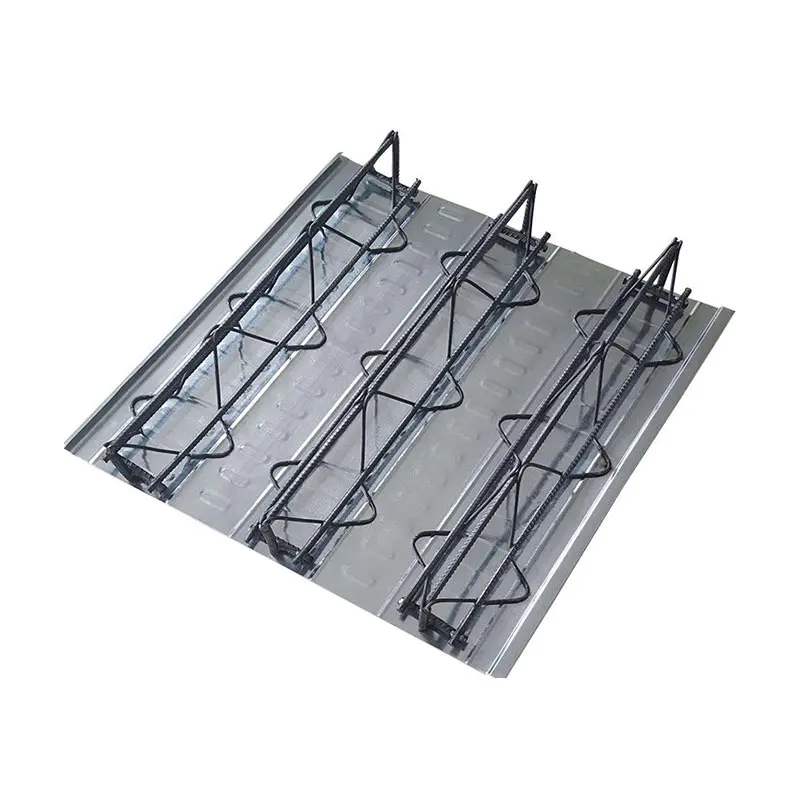

Plieninių barų santvaros denis yra suformuotas jungiant plieninę santvarą ir apatinį lapą per pasipriešinimo tašką suvirinimą. Plieninių barų santvaros yra pagamintos iš plieninių strypų, kurie naudojami kaip viršutinė styga, apatinė stygos ir tinklų juostos pagal skirtingą padėtį. Apatinį lapą galima pagaminti iš cinkuotos plieninės plokštės arba šalto valcavimo plieninės plokštės.

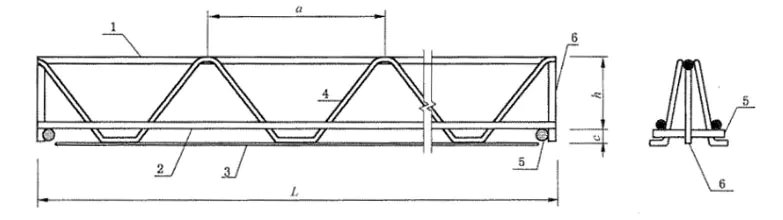

Pakilimai

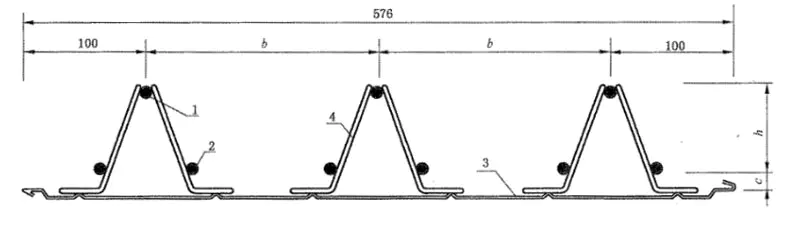

SKIRSNINIS VAIZDAS

1 、 Viršutinis stygas ； 2 、 Apatinė styga ；

3 、 Apatinis lapas ； 4 、 Tinklų juostos ；

5 、 Horizontalus atramos armatūra ； 6 、 Vertikalios atraminės juostos.

L ： Plieninės santvaros ilgis grindų plokštė, ≤12000 mm ；

h ： Plieninės santvaros aukštis, 70 ~ 170 mm

A ： Atstumas tarp plieninių santvarų sekcijų, 200 mm;

B ： tarpai tarp plieninių juostų santvarų, 188 mm;

C ： Betono dangos storis, 15 mm;

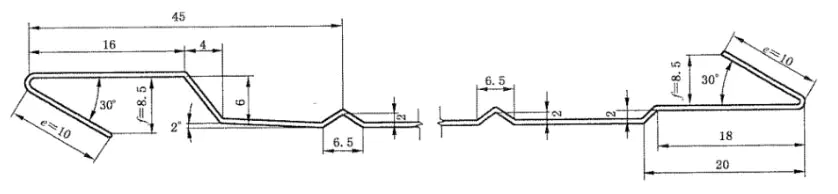

Apatinio lapo schema

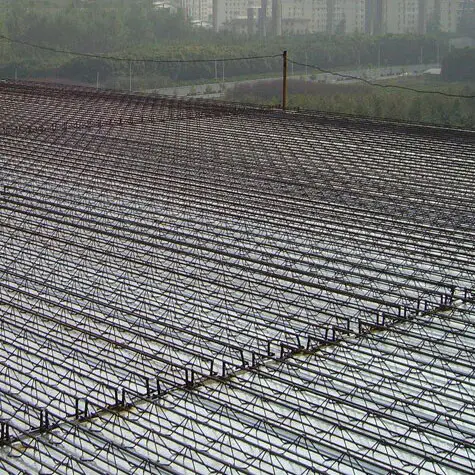

Prieš dedant plieno barų santvaros denius, atskaitos linija turėtų būti nustatyta pagal pradinę padėtį, parodytą piešinyje. Pirmoji plokštė turėtų suderinti su nuoroda, o kitos plokštės yra įdiegtos iš eilės. Lentelių sujungimas naudoja tvirtinimo metodą, o kabliuko jungtis tarp lentų turėtų būti sandari, kad būtų užtikrinta, jog pilant betoną, nėra nuotėkio.
